Sicher arbeiten an Mittelspannungsanlagen

  • (Kommentare: 0)
  • Sicher arbeiten
4,6/5 Sterne (5 Stimmen)
Mittelspannungsanlage in einem Dampfkraftwerk
Eine in einem Dampfkraftwerk installierte Mittelspannungsanlage (Bildquelle: Condensator Dominit)

Die fünf Sicherheitsregeln stellen sicher, dass Arbeiten an elektrischen Anlagen und Betriebsmitteln nur im spannungsfreien Zustand erfolgen. Durch Aus-, Fort- und Weiterbildung sind Elektrofachkräfte bestens mit diesen Regeln (VDE 0105-100) vertraut. Die 5 Sicherheitsregeln sind in der angegebenen Reihenfolge einzuhalten:

  1. Freischalten
  2. Gegen Wiedereinschalten sichern
  3. Spannungsfreiheit feststellen
  4. Erden und kurzschließen
  5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

Erst nach Durchführung der 5 Sicherheitsregeln ist ein gefahrloses Arbeiten an elektrischen Anlagen möglich. Eine Ausnahme stellt die Mittelspannungs-Kompensationsanlage dar.

Auch nach Abschaltung lebensbedrohliche Gleichspannung in den Kondensatoren

Ist die elektrische Anlage eine Mittelspannungsanlage (oder eine vergleichbare Anlage), müssen die fünf Sicherheitsregeln um weitere Schutz- und Prüfverfahren erweitert werden, um Gesundheit und Leben der Elektrofachkräfte zu schützen. Denn die im laufenden Netzbetrieb vorliegende Wechselspannung der Kompensationsanlage behält auch nach Abschaltung eine lebensbedrohliche Gleichspannung in den Kondensatoren vor.

Für Mittelspannungs-Kompensationsanlagen existieren DC-Spannungsprüfer, welche die mögliche Gleichspannung, bedingt durch die Restladung in den Kondensatoren, an den Kondensatoranschlüssen oder an den damit verbundenen Betriebsmitteln anzeigen. Doch diese DC-Prüfer gehören nicht zur Standardprüfausrüstung einer Schaltanlage.

Für Gleichspannungsanlagen (Straßen- und U-Bahnen, Gleichstromzwischenkreis) eignet sich zum Feststellen der Spannungsfreiheit ein Gleichspannungsprüfer mit sicherer Anzeigenerkennung sowie einfacher Handhabung.
Für Gleichspannungsanlagen (Straßen- und U-Bahnen, Gleichstromzwischenkreis) eignet sich zum Feststellen der Spannungsfreiheit ein Gleichspannungsprüfer mit sicherer Anzeigenerkennung sowie einfacher Handhabung. (Bildquelle: Condensator Dominit)

Gleichspannungsfreiheit ist festzustellen

Aufgrund der bedrohlichen Restladung in den verbauten Kondensatoren ist es bei Abschaltung, Wartung oder anderen Eingriffen im laufenden Netzbetrieb zwingend erforderlich zu der Wechselspannungsfreiheit die Gleichspannungsspannungsfreiheit festzustellen. Des Weiteren muss nach Ablauf der sichernden Entladezeit an geeigneter Stelle (z.B. an den Kugelfestpunkten des Einspeisegerüsts) mittels Erdungs- und Kurzschließvorrichtung die vierte Sicherheitsregel durchgeführt werden. Diese erwähnte Erdung ist ungeeignet, wenn zwischen Kondensatorklemmen und den Kugelfestpunkten eine Leiterunterbrechung (durch Leistungsschalter, etc.) vorhanden ist.

Nach der Entladezeit beträgt im Normalfall die Restgleichspannung maximal 75 Volt. Das wahrscheinlich entstehende Knistergeräusch bei einem Kurzschlussvorgang < 75 Volt ist nicht lebensbedrohlich oder gesundheitsschädigend.

Downloadtipps der Redaktion

„E-Book: Prüfprotokolle für die Elektrofachkraft“

Hier gelangen Sie zum Download.

„Checkliste für die Sichtprüfung ortsfester elektrischer Arbeitsmittel und Anlagen nach DIN VDE 0105-100“

Hier gelangen Sie zum Download.

„Formular: Bestellung eines Schaltberechtigten“

Hier gelangen Sie zum Download.

„Unterweisungsprotokoll“

Hier gelangen Sie zum Download.

Mögliche Ursachen für die Erhöhung des Gefahrenpotenzials

Sollte die Restspannung im Bereich von über 75 Volt liegen, kann das Gefahrenpotenzial durch folgende Faktoren um ein Vielfaches erhöht werden:

  • nicht vollständiges Abwarten der Sicherheitsentladezeit
  • atypische Netzereignisse, die zu einer höheren Spannung an den Kondensatoren vor dem Freischalten geführt haben (in Folge eines ausgelösten Leistungsschalters durch Überlast)
  • defekte Entladewiderstände in den Kondensatoren

Auch nach der einwandfreien Durchführung der 4. Sicherheitsregel "Erden und kurzschließen" am Einspeisegerüst können in Ausnahmefällen noch Teilspannungen an den Kondensatorklemmen vorhanden sein.

Folgende Ursachen können diese Restgleichspannung hervorrufen:

  • defekte Entladewiderstände in den Kondensatoren
  • defekte Entladewiderstände in den Kondensatoren und gleichzeitig zeitweilige Unterbrechungen
Beispiel einer kurzgeschlossenen, geerdeten, in Reihe geschalteten Kondensatorbank. Ohne allpoliges Erden und Kurzschließen mithilfe eines Erdungs- und Kurzschliessseils, ist das Arbeiten daran nicht zulässig. (Quelle: Condensator Dominit)
Beispiel einer kurzgeschlossenen, geerdeten, in Reihe geschalteten Kondensatorbank. Ohne allpoliges Erden und Kurzschließen mithilfe eines Erdungs- und Kurzschliessseils, ist das Arbeiten daran nicht zulässig. (Quelle: Condensator Dominit)

Durch diese zeitweilige Unterbrechung kann, z.B. durch eine defekte Verbindungsbrücke bei in Reihe geschalteten Kondensatorbänken, der Entladevorgang nicht vollständig abgeschlossen werden. Sollte beim anschließenden Transport oder bei der Lagerung der Stromkreis zwischen Kondensator und Elektrofachkraft ungewollt geschlossen werden, können schon relativ geringe Spannungen zu schweren Unfällen führen, oftmals durch Sekundärverletzungen wie Sturz von der Arbeitsleiter oder Ladefläche eines Transporters.

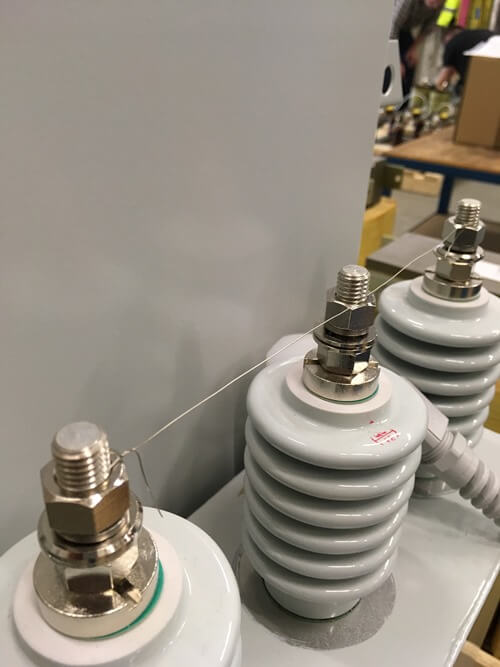

Zum Transport und zur Lagerung kurzgeschlossener Mittelspannungskondensator. (Bildquelle: Condensator Dominit)
Zum Transport und zur Lagerung kurzgeschlossener Mittelspannungskondensator. (Bildquelle: Condensator Dominit)

Pole und Gehäuse müssen untereinander kurzgeschlossen werden, sodass auch bei defekten Entladewiderständen oder beschädigten Stromverbindungen innerhalb des Kondensators, keine gefährliche Restspannung auf die Elektrofachkraft einwirkt.

Ergänzung der 5 Sicherheitsregeln um weitere Schutz- und Prüfverfahren

Aus diesen Gründen müssen die folgenden zusätzlichen Sicherheitsregeln eingehalten werden:

  1. Nach Freischaltung der Kompensationsanlage und Beachtung der Entladezeit müssen alle Kondensatoranschlüsse, parallele Baugruppen, falls vorhanden beide Sternpunkte, mit der Erdungsschiene kurzgeschlossen und geerdet werden. Bei Reihenschaltung mehrerer Kondensatoren sind diese untereinander zu erden.
  2. Bei Transport sowie Lagerung von Kondensatoren sind die Anschlüsse untereinander und mit dem Gehäuse kurzzuschließen.
  3. Um die Spannungsfreiheit der Mittelspannungs-Kompensationsanlage, den Kondensatoren und Betriebsmitteln reell festzustellen, ist ein zusätzlicher Check mit einem DC-Prüfer unumgänglich.

Tipp der Redaktion

elektrofachkraft.de - Das Magazin

Sie wollen mehr Infos zu diesem und weiteren Themen?

Dann empfehlen wir Ihnen elektrofachkraft.de – Das Magazin:

  • spannende Expertenbeiträge zu aktuellen Themen
  • Download-Flat mit Prüflisten, Checklisten, Arbeits- und Betriebsanweisungen.

Erste Ausgabe gratis!

Auch als Onlineversion erhältlich. Helfen Sie mit beim Papiersparen.

Fazit

Zusammenfassend ist festzuhalten: Vom Hersteller werden Schutzeinrichtungen wie Unsymmetrieschutz, Überdruckschalter, Entladewiderstände u.v.m. in den Kondensatoren verbaut, um das Gefahrenpotenzial eines Kondensatordefekts gegenüber der Elektrofachkraft zu minimieren. Trotzdem sind Kurzschlussstromüberwachung in Verbindung mit Einhaltung der fünf Sicherheitsregeln und die Nutzung des AC- sowie eines DC-Hochspannungsprüfers Pflicht beim sicheren Arbeiten an Mittelspannungsanlagen. Aufgrund der verbauten und unter Spannung stehenden Kondensatoren, müssen bei Wartungs- oder Instandsetzungsarbeiten durch die Elektrofachkraft besondere Vorkehrungen getroffen werden, um die Spannungsfreiheit der Anlage immer sicherzustellen.

Um das sichere Arbeiten an Mittelspannungs-Kondensatoren zu gewährleisten, sind die fünf Sicherheitsregeln wie folgt zu erweitern:

  1. Freischalten
  2. Gegen Wiedereinschalten sichern
  3. Spannungsfreiheit feststellen
    3a. netzseitige AC-Prüfung
    3b. DC-Prüfung mit Gleichspannungsprüfer für große Spannungen
  4. Erden und kurzschließen
    4a. Kurzschließen der Kondensatorpole untereinander
  5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
  • Autor:

    Dr. rer. nat. Christian Dresel

    Geschäftsführer der Firma Condensator Dominit

    Dresel, Christian

    Seit 2004 ist Christian Dresel geschäftsführender Gesellschafter die Firma Condensator Dominit.

    Seine aktuellen wissenschaftlichen und technischen Hauptziele sind die Integration von Leistungselektronik und Netzqualität.
