Kann eine Differenzstrommessung die Isolationsmessung ersetzen?

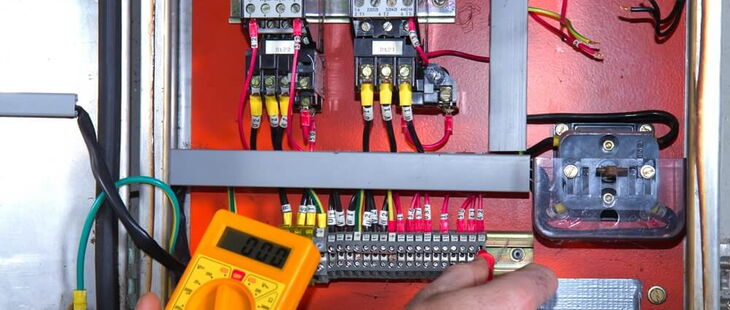

Kann eine Differenzstrommessung die Isolationsmessung ersetzen? (Bildquelle: temis/iStock/Thinkstock)

Frage aus der Praxis

Kann eine Differenzstrommessung die Isolationsmessung ersetzen und ist die Differenzstrommessung höher oder gleichwertig anzusetzen?

Tipp der Redaktion

elektrofachkraft.de - Das Magazin

Haben auch Sie eine Frage an unsere Experten? Dann empfehlen wir Ihnen elektrofachkraft.de – Das Magazin:

  • Download-Flat
  • spannende Expertenbeiträge.

Erste Ausgabe gratis!

Auch als Onlineversion erhältlich. Machen Sie mit beim Papiersparen.

Antwort des Experten

Dipl.-Ing. Jörg Adamus

Bei einer Abnahme- oder turnusmäßigen Anlagenkontrolle ist der Anlagenzustand (Isolation, Spannungsfestigkeit) anzugeben. Eine Differenzstrommessung anstelle der Isolationsmessung ist zulässig.

Vorteil der Differenzstrommessung

Die Differenzstrommessung hat gegenüber der Isolationsmessung den Vorteil, dass sie an einer in Betrieb befindlichen Anlage durchzuführen ist.

Nachteile der Differenzstrommessung

Nachteile sind jedoch:

  • Die Stromzange muss eine sehr hohe Messgenauigkeit haben.
  • Die zu messenden Strompfade müssen gut zugänglich.
  • Es sollte eine möglichst hohe Stromkreisbelastung vorhanden sein.

Die Elektrofachkraft sollte zudem über ein hohes Maß an Kenntnissen verfügen (z.B. Ableitstrom nicht gleich Fehlerstrom). Die Werte der Differenzstrommessung müssen u.U. begründet werden, zwischen 30 mA und 300 mA z.B. Ableitstrom infolge mehrerer Frequenzumformer.

Bei Messergebnissen über 300 mA muss eine Isolationsmessung durchgeführt werden.

Die Differenzstrommessung ist eine Möglichkeit zur Bewertung der Isolationseigenschaften einer Anlage. Sie sollte jedoch die Ausnahme bleiben. Wenn eine Anlage problemlos freigeschaltet werden kann, ist der Isolationsmessung der Vorrang einzuräumen.

Beitrag aus dem Jahr 2014, wurde geprüft und aktualisiert am 28. April 2020

Tipp der Redaktion

elektrofachkraft.de - Das Magazin

Sie wollen mehr Infos zu diesem und weiteren Themen?

Dann empfehlen wir Ihnen elektrofachkraft.de – Das Magazin:

  • spannende Expertenbeiträge zu aktuellen Themen
  • Download-Flat mit Prüflisten, Checklisten, Arbeits- und Betriebsanweisungen.

Erste Ausgabe gratis!

Auch als Onlineversion erhältlich. Machen Sie mit beim Papiersparen.

  • Autor:

    Dipl.-Ing. Jörg Adamus

    selbstständiger Berater und Trainer für Arbeitssicherheit und Arbeiten unter Spannung

    Joerg Adamus

    Seit 2011 ist Jörg Adamus selbstständiger Berater und Trainer für Arbeitssicherheit und Arbeiten unter Spannung. Zuvor war er Leiter der Zentralstelle für Arbeiten unter Spannung im Qualifizierungszentrum der Vattenfall Europe Generation AG & Co. KG und befasste sich schwerpunktmäßig mit der Einführung und Anwendung der Arbeitsmethode Arbeiten unter Spannung, dem Arbeitsschutz bei Arbeiten an und in elektrischen Anlagen sowie der dazu erforderlichen Fortbildung der Elektrofachkräfte.

Zurück

Kommentare

Kommentar von Witzigman Tobias |

Hallo Zusammen
Kann mir jemand sagen aus welcher Norm ich die Grenze 300mA entnehmen kann?
Grüße

Kommentar von Andreas Hofer |

Hallo zusammen,

mich würde interessieren, auf welche Norm/Regelwerk sich der Experte bezieht.

Vielen Dank.

Mit freundlichen Grüße
Andreas Hofer

Kommentar von Michael Zmudzinski |

DIN 01000 kenne ich leider noch nicht.
Gibt es dazu weitere Unterlagen?

mit freundlichen Grüßen
mz

Antwort von Christina Wernicke

Hallo Herr Zmudzinski,

in der DIN VDE 01000-10 geht es um die Anforderungen an die im Bereich der Elektrotechnik tätigen Personen.

Weitere Informationen finden Sie u.a. in den folgenden Expertenbeiträgen auf elektrofachkraft.de

Viele Grüße

Christina Wernicke

Kommentar von Thomas B. |

Hallo zusammen,
ich habe auch eine Frage. kann ich die hier stellen ?

Gruß

Antwort von Christina Wernicke

Hallo Thomas,

wenn Sie uns eine Fachfrage stellen möchten, melden Sie sich bitte mit Ihrem Benutzernamen an.
In Ihrem Konto finden Sie ein Formular, welches Sie nutzen können.
