Leben retten mit dem FI-Schalter (RCD)

4,6/5 Sterne (49 Stimmen)
Fehlerstromschutzschalter (FI-Schutzschalter) für den Schutz von Personen sind Pflicht.

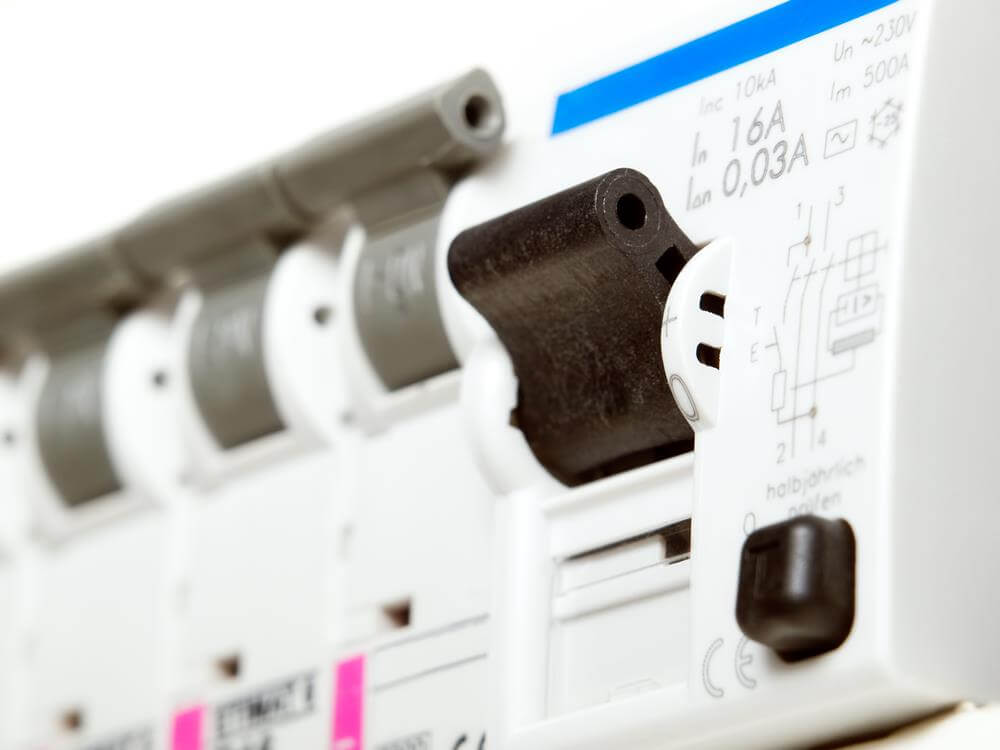

FI-Schutzschalter zum Schutz von Personen sind Pflicht. (Bildquelle: yunava1/iStock/Thinkstock)

Fehlerstrom-Schutzeinrichtungen haben die wichtige Aufgabe Personen zu schützen. Im Fehlerfall wird der zu überwachende Stromkreis allpolig, schnell und sicher vom Netz getrennt und gefährliche Körperströme bei direktem oder indirektem Berühren vermieden.

Tipp der Redaktion

elektrofachkraft.de - Das Magazin

Elektrowissen für unterwegs

Lesen Sie im Magazin mehr zu diesem Thema.

  • weitere spannende Beiträge aus der Elektrobranche
  • Download-Flat
  • Leserservice Fachfragen

Erste Ausgabe gratis!

Auch als Onlineversion erhältlich. Machen Sie mit beim Papiersparen.

Bezeichnung RCD/FI-Schalter

In der EU ist die englische Bezeichnung RCD (engl.: residual current protective device; wörtlich übersetzt: Reststromschutzgerät) die Norm und daher auch in der deutschen Fachsprache üblich, im allgemeinen Sprachgebrauch sind vor allem die Begriffe FI-Schutzschalter oder kurz FI-Schalter (F für Fehler, I als Formelzeichen des elektrischen Stroms) gebräuchlich.

Pflicht für Einsatz von FI-Schutzschaltern

Die Installation von Fehlerstrom-Schutzeinrichtungen mit Bemessungsfehlerströmen von maximal 30 mA ist in Neubauten schon sehr lange Pflicht; zum Beispiel

  • nach DIN VDE 0100-701 bereits seit 1984 in Räumen mit Badewanne oder Dusche;
  • laut DIN VDE 0100-410 auch als zusätzlicher Schutz für alle Steckdosen-Stromkreise mit einem Bemessungsstrom von nicht größer als 32 A, die für die Benutzung durch Laien und zur allgemeinen Verwendung bestimmt sind;
  • sowie bei Endstromkreisen für im Außenbereich verwendete tragbare Betriebsmittel mit einem Bemessungsstrom von maximal 32 A.
  • Außerdem legt die DIN VDE 0100-410 zusätzliche Anforderungen für Leuchtenstromkreise in TN- und TT-Systmen fest. So müssen in Wohnungen Fehlerstrom-Schutzeinrichtungen (RCDs) mit einem Bemessungsdifferenzstrom nicht größer als 30 mA für Endstromkreise für Wechselstrom (AC), die Leuchten enthalten, vorgesehen werden.
  • Nach DIN VDE 0100-723 „Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Unterrichtsräume mit Experimentiereinrichtungen“ müssen zur Versorgung der Experimentiereinrichtungen und deren Stromkreise in TN- oder TT-Systemen Fehlerstrom-Schutzeinrichtungen des Typs B mit einem Bemessungsdifferenzstrom von ≤ 30 mA vorgesehen werden.

Anmerkung

Die DIN VDE 0100-410 nennt zu diesen Forderungen zwei Ausnahmen, die aber für die Mehrzahl der Anwendungen üblicherweise nicht zutreffen. Nur bei Steckdosen, die ausschließlich durch Elektrofachkräfte und elektrotechnisch unterwiesene Personen benutzt werden (z.B. in elektrischen Betriebsstätten) oder wenn sichergestellt ist, dass die Steckdose dauerhaft nur für ein „bestimmtes Betriebsmittel“ genutzt wird, darf von der normativen Forderung des zusätzlichen Schutzes abgewichen werden.

Aufbau und Funktionsweise von RCDs

Eine Fehlerstrom-Schutzeinrichtung besteht hauptsächlich aus:

  • Schaltschloss mit Kontakten bzw. der Mechanik,
  • dem Auslösekreis,
  • der Prüftaste mit Prüfwiderstand und
  • dem Summenstromwandler.
Innenansicht eines Fehlerstrom-Schutzschalters
Innenansicht eines Fehlerstrom-Schutzschalters

Die aktiven Leiter (L1, L2, L3 und N), die vom Netz zu dem Verbraucher führen, werden durch einen sogenannten Summenstromwandler geführt, der in der Regel aus einem Ringkerntransformator besteht.

Liegt kein Fehler vor, so ist die Summe der Ströme in den Leitungen gleich null. Deshalb heben sich alle magnetischen Wechselfelder, die die Leiter umgeben, gegenseitig auf.

Tritt ein Erdschluss oder ein Körperschluss auf, fließt ein Fehlerstrom (Teilstrom) über die Erde bzw. den Schutzleiter an der Fehlerstrom-Schutzeinrichtung vorbei und zum Spannungserzeuger zurück. In diesem Fall ist die Summe aller Ströme nicht mehr gleich null und die magnetischen Wechselfelder befinden sich nicht mehr im Gleichgewicht.

Entsprechend der Größe des Fehlerstroms, der abhängig vom Körperwiderstand sowie dem Erdungswiderstand ist, wird ein Magnetfeld im Ringkern und damit eine Spannung in der Sekundärwicklung aufgebaut. Diese lässt über den Auslösekreis das Schaltschloss auslösen und die Kontakte allpolig öffnen.

Tipp der Redaktion

Elektrosicherheit in der Praxis

Mehr Beiträge zu diesem und vielen weiteren Themen finden Sie in dem Produkt „Elektrosicherheit in der Praxis”.

Jetzt unverbindlich testen!

Funktionsprüfung

Bei der Funktionsprüfung der Fehlerstrom-Schutzeinrichtung wird über die Prüftaste, mithilfe eines Prüfwiderstands, ein „Teststrom“ am Summenstromwandler vorbeigeführt und damit in der Fehlerstrom-Schutzeinrichtung ein Fehlerstrom simuliert, der den Auslösekreis anspricht und die RCD abschaltet.

Bei der Funktionsprüfung wird ein „Teststrom“ am Summenstromwandler vorbeigeführt.

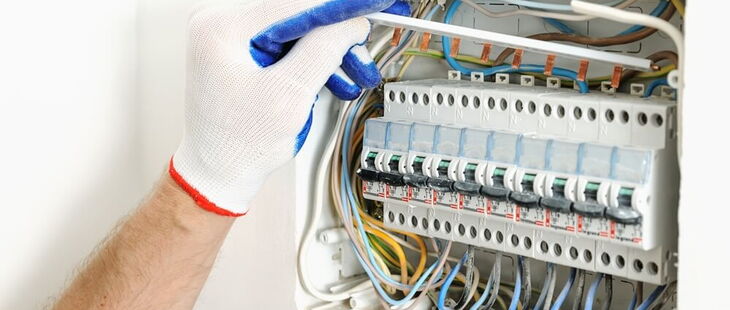

Bei der Funktionsprüfung wird ein „Teststrom“ am Summenstromwandler vorbeigeführt. (Bildquelle: sb-borg/iStock/Thinkstock)
