DIN VDE 0298-4: Strombelastbarkeit von Kabeln und Leitungen

  • (Kommentare: 0)
  • Sicher arbeiten
5/5 Sterne (2 Stimmen)
In der Norm DIN VDE 0298-4 finden Sie die empfohlenen Werte für Stromkabel und Leitungen.

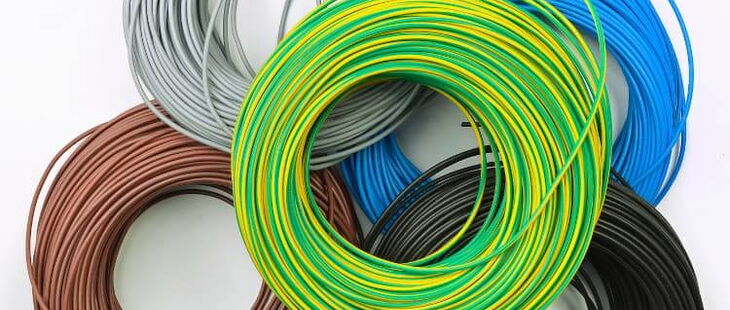

Zweck der DIN VDE 0298-4: eine zufriedenstellende Lebensdauer der Leiter und Isolierung erreichen (Bildquelle: francescomoufotografo/iStock/Getty Images Plus)

Die Norm DIN VDE 0298-4 gilt für die Verwendung von Kabeln und isolierten Leitungen für Starkstromanlagen. Der Anwender findet in der Norm u.a. empfohlene Werte für die Strombelastbarkeit von Kabeln und Leitungen für feste Verlegung in und an Gebäuden und von flexiblen Leitungen. Hier erfahren Sie die Anforderungen der Norm an die Belastbarkeit im ungestörten Betrieb und an die Belastbarkeit im Kurzschlussfall.

DIN VDE 0298-4:2013-06: Anwendungsbereich, Praxisbezug und Anforderungen

Der offizielle Titel der Norm DIN VDE 0298-4:2013-06 lautet: „Verwendung von Kabeln und isolierten Leitungen für Starkstromanlagen – Teil 4: Empfohlene Werte für die Strombelastbarkeit von Kabeln und Leitungen für feste Verlegung in und an Gebäuden und von flexiblen Leitungen“. Es handelt sich hier um eine nationale Norm.

Die DIN VDE 0298-4 gilt für die Strombelastbarkeit von isolierten Starkstromleitungen zur Verlegung in und an Gebäuden. Die Strombelastbarkeit für Leitungen im Erdreich, die durch diese Norm beschrieben sind, gilt nur für Leitungen in und an Gebäuden – für andere Installationen im Erdboden muss die Strombelastbarkeit aus der DIN VDE 0276-603 abgeleitet werden.

Zweck der DIN VDE 0298-4 ist es, eine zufriedenstellende Lebensdauer der Leiter und Isolierung im Hinblick auf die thermische Auswirkung, die durch den über eine längere Zeit in normalem Betrieb fließenden Strom hervorgerufen wird, zu erreichen.

Praxisbezug

Isolierte Starkstromleitungen dürfen nur von Fachkräften oder unterwiesenen Personen installiert und an Betriebsmittel angeschlossen werden. Alle Leitungen sind nach den auftretenden Spannungen und Strömen auszuwählen. Die Auswahl erfolgt zu den nachfolgenden Betriebsbedingungen wie Spannung, Strom, Schutzvorkehrungen, Häufung von Leitungen, Art der Verlegung und Zugänglichkeit.

Anforderungen

Diese Norm liefert für Hersteller von Betriebsmitteln, Installateure und Endkunden einen Leitfaden mit den Eigenschaften von Niederspannungsleitungen und deren Grenzen. Diese werden als wichtige Eigenschaften im Hinblick auf den Schutz von Leben, Gebäuden und Gütern erachtet. Die Norm bietet auch eine angemessene Sicherheit für die Lebenserwartung der Leitung in ihrer Anwendung.

Inhalte der DIN VDE 0298-4

In dieser Norm werden Regeln für die Wahl des Leiternennquerschnitts hinsichtlich der Belastung im ungestörten Betrieb und im Kurzschlussfall gegeben.

Belastbarkeit im ungestörten Betrieb

  • Allgemein: Ein Leiterquerschnitt ist der vorgegebenen Belastung entsprechend auszuwählen. Die zulässige Betriebstemperatur darf zu keiner Zeit überschritten werden.
  • Aufbau des Kabels oder der Leitung und Werkstoffeigenschaften: Für den Aufbau von Kabeln und Leitungen sind festgelegte Größen zu beachten. Die zulässige Betriebstemperatur darf dabei nicht überschritten werden und die Verluste durch die Leitung müssen eingegrenzt werden.
  • Betriebsbedingungen und Belastbarkeit: Die Belastbarkeit der Kabel und Leitungen ist abhängig von der Betriebsart, den Verlegebedingungen und den Umgebungsbedingungen.

Belastbarkeit im Kurzschlussfall

  • Einflussgrößen: Ein Leiter darf nicht über die zulässige Kurzschlusstemperatur erwärmt werden, wobei die Leitertemperatur zu Beginn des Kurzschlusses und die Kurzschlussdauer zu berücksichtigen sind.
  • Allgemeines: Für die thermische Kurzschlussbelastbarkeit gelten die festgelegten Rechenverfahren und Definitionen nach DIN EN 60865-1 (VDE 0103).
  • Leitertemperatur zu Beginn des Kurzschlusses: Die Leitertemperatur zu Beginn des Kurzschlusses ist abhängig von der Belastung vor dem Kurzschluss.
  • Zulässige Kurzschlusstemperatur: Die zulässige Kurzschlusstemperatur ist mit Rücksicht auf die an den Leiter angrenzende Isolierung oder Leitschicht festgelegt.
  • Bemessungs-Kurzzeitstrom: Der für die Bemessungs-Kurzschlussdauer von 1 s definierte Bemessungs-Kurzzeitstrom der Kabel oder Leitungen kann mithilfe der Bemessungs-Kurzzeitstromdichte durch Multiplikation mit dem Nennquerschnitt des Leiters ermittelt werden.
  • Kurzschlussbelastbarkeit: Diese ergibt sich aus dem Bemessungs-Kurzzeitstrom multipliziert mit der Radix (Ergebnis aus einer Wurzel) aus der Kurzschlussdauer geteilt durch die Bemessungs-Kurzschlussdauer:
    Formel für Kurzschlussbelastbarkeit
  • Wahl des Leiternennquerschnitts im Kurzschlussfall: Der Leiterquerschnitt ist hinsichtlich der thermischen Kurzschlussbelastbarkeit ausreichend, wenn die Kurzschlussbelastbarkeit größer oder gleich dem thermisch wirksamen Kurzzeitstrom ist.

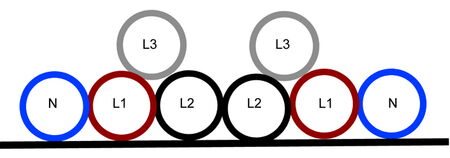

Besondere Anordnung von sechs parallelen einadrigen Kabeln im Dreieck (Quelle: BFE)
Besondere Anordnung von sechs parallelen einadrigen Kabeln im Dreieck (Bildquelle: BFE)

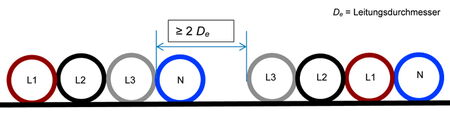

Besondere Anordnung von sechs parallelen einadrigen Kabeln in einer Ebene (Quelle: BFE)
Besondere Anordnung von sechs parallelen einadrigen Kabeln in einer Ebene (Bildquelle: BFE)

DIN VDE 0298-4: Neuerungen und Vorgängerdokumente

Zuständiges Gremium für die Norm DIN VDE 0298-4:2013-06 ist das Nationale Arbeitsgremium DEK/UK 411.2 „Isolierte Starkstromleitungen“.

Vorgängerdokumente der Norm

  • DIN VDE 0298-4 (VDE 0298-4):1988-02
  • DIN VDE 0100-430 (VDE 0100-430):1991-11
  • DIN VDE 0298-4 (VDE 0298-4):1998-11
  • DIN VDE 0298-4 (VDE 0298-4):2003-08

Neuerungen gegenüber dem Vorgängerdokument DIN VDE 0298-4:2003-08

  • Ein neuer Abschnitt wurde hinsichtlich einadriger Kabel mit Metallschirmung erstellt.
  • Es erfolgten Änderungen im Hinblick auf die Auslegung von Kabeln/Leitungen bei Oberschwingungen.
  • Die Referenzverlegeart D "Verlegung im Elektroinstallationsrohr oder in einem Kabelschacht im Erdreich" gibt die Werte für die Referenzverlegeart D1 wieder. Die direkte Verlegung im Erdreich ist weiterhin in den zugehörigen Normen der Kabelbauarten festgelegt.
  • Die Übersicht über die Kabel- und Leitungsbauarten wurde aktualisiert.
  • Die Belastbarkeitsangaben für Gummischlauchleitungen H07RN-F wurden überarbeitet.

Anhänge der Norm

  • Anhang A – Strombelastbarkeit von Kabeln und Leitungen für feste Verlegung in Gebäuden
  • Anhang B – Auswirkung von Oberschwingungsströmen auf symmetrisch belastete Drehstromsysteme
  • Anhang C – Allgemeine Erläuterungen
  • Anhang D – Beispiele für die Anordnung paralleler Kabel und Leitungen (siehe Abbildungen)
  • Anhang E – Zusammenhang mit europäischen und internationalen Normen

Weitere Normen für diesen Bereich

  • DIN EN 50565-1 (VDE 0298-565-1) „Kabel und Leitungen – Leitfaden für die Verwendung von Kabeln und isolierten Leitungen mit einer Nennspannung nicht über 450/750 V – Teil 1: Allgemeiner Leitfaden“
  • DIN EN 61534-1 (VDE 0604-100) „Stromschienensysteme – Teil 1: Allgemeine Anforderungen“
  • DIN VDE 0100-5200 Beiblatt 3 „Errichten von Niederspannungsanlagen – Auswahl und Errichtung elektrischer Betriebsmittel – Teil 520: Kabel- und Leitungsanlagen – Beiblatt 3: Strombelastbarkeit von Kabeln und Leitungen in 3-phasigen Verteilungsstromkreisen bei Lastströmen mit Oberschwingungsanteilen“
