DIN VDE 0100-802: Das gilt für kombinierte Erzeugungs-/Verbrauchsanlagen (PEI)

  • (Kommentare: 0)
  • Sicher arbeiten
5/5 Sterne (2 Stimmen)
Im Oktober 2021 trat die DIN VDE 0100-802 in Kraft.

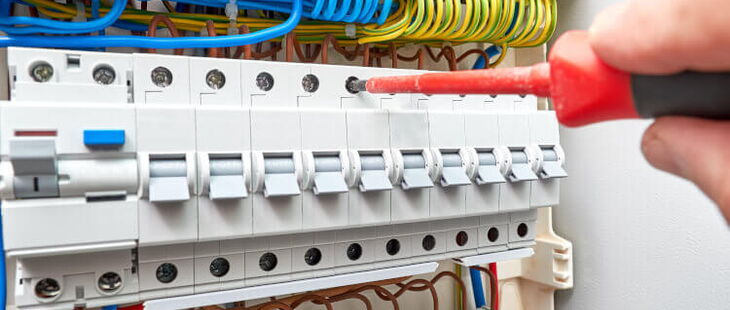

Im Oktober 2021 trat die DIN VDE 0100-802 in Kraft. (Bildquelle: suravikin/Stock/Getty Images Plus)

Am 01.10.2021 trat die Norm DIN VDE 0100-802:2021-10 „Errichten von Niederspannungsanlagen – Teil 8-2: Kombinierte Erzeugungs-/Verbrauchsanlagen“ in Kraft. Eine kombinierte Erzeugungs-/Verbrauchsanlage (engl.: Prosumer's Electrical Installations, kurz: PEI) ist eine elektrische Niederspannungsanlage mit oder ohne Verbindung zu einem öffentlichen Verteilungsnetz, geeignet für den Betrieb mit

  • lokalen Stromversorgungen und/oder
  • lokalen Speichereinheiten,

welche die Energie der angeschlossenen Erzeugungsanlagen überwacht und steuert, um sie

  • an elektrische Verbrauchsmittel zu liefern und/oder
  • an lokale Speichereinheiten zu liefern und/oder
  • in öffentliche Verteilungsnetze einzuspeisen.
