Die elektrotechnische Prüfung im Überblick

(Kommentare: 0)

Mit Prüfungen Unfälle vermeiden.

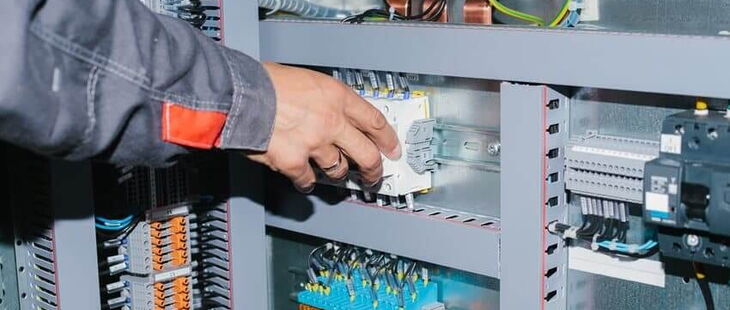

Mit Prüfungen Unfälle vermeiden. (Bildquelle: franz12/iStock/Getty Images)

Elektrische Geräte, Einrichtungen und Maschinen können zu einer großen Gefahr für die Beschäftigten werden, wenn diese nicht richtig angeschlossen oder wenn sie defekt sind. Aus diesem Grund schreibt der Gesetzgeber regelmäßige elektrotechnische Prüfungen vor.

Warum wird geprüft?

Im Bereich elektrotechnischer Anlagen kann durch Benutzung und Verschleiß aber auch durch Veränderungen der Anlage Gefahr drohen. Schutzmaßnahmen können nicht richtig funktionieren, Anschlüsse ein Sicherheitsrisiko darstellen. Das ist nicht nur eine Gefahr für die Anlage an sich, sondern vor allem für die Menschen, die damit in Kontakt stehen und durch nicht vorhandenes elektrotechnisches Wissen solche Schäden nicht erkennen können und dadurch womöglich fatale Fehler begehen.

Die elektrotechnische Prüfung ist demnach nicht nur ein Mittel der Betriebssicherheit, sondern vor allem auch der Unfallverhütung und ist deshalb mit besonderer Gewissenhaftigkeit auszuführen. Der Prüfer muss sicherstellen, dass sich ein Gerät nach der Prüfung in einem Zustand befindet, der auch für arglose Laien keine Gefahr darstellt.

Was wird geprüft?

Die Grundlage dessen, was geprüft wird, ergibt sich aus mehreren VDE-Normen:

  • VDE 0100-600 „Errichten von Niederspannungsanlagen“
  • VDE 0105-100 „Betrieb von elektrischen Anlagen“
  • VDE 0113-1 „Sicherheit von Maschinen“
  • VDE 0701-0702 „Prüfung nach Instandsetzung, Änderung elektrischer Geräte – Wiederholungsprüfung elektrischer Geräte“

Darunter fallen sämtliche elektrotechnische Einrichtungen eines Betriebs, d.h. alle elektrischen Arbeitsmittel, Betriebsmittel und Anlagen, egal ob ortsfest oder ortsveränderlich.

Folgende Punkte sind bei einer elektrotechnischen Prüfung u.a. zu beachten:

  • Die Anlage befindet sich gemäß der Errichtungsnormen und Sicherheitsvorschriften in einem ordnungsgemäßen Zustand.
  • Etwaige Umbauten/Anpassungen wurden normgerecht durchgeführt.
  • Es existieren keine Mängel, die eine mittel- oder unmittelbare Gefahr darstellen.

Wer prüft?

Grundsätzlich dürfen diese Prüfungen nur von einer Elektrofachkraft durchgeführt werden. Deren Kenntnisse werden in der DGUV Vorschrift 3 „Elektrische Anlagen und Betriebsmittel“ sowie in der VDE 1000-10 „Anforderungen an die im Bereich der Elektrotechnik tätigen Personen“ genauer ausgeführt. Der Prüfer muss:

  • eine abgeschlossene elektrotechnische Ausbildung besitzen,
  • eine mindestens einjährige Berufserfahrung nachweisen können,
  • beruflich im Umfeld der durchzuführenden Prüfungen eingesetzt sein,
  • fundierte Kenntnisse aktueller Vorschriften und Bestimmungen besitzen.

Wichtig: Elektrotechnisch unterwiesene Personen dürfen die Prüfungen nur unter Leitung und Aufsicht einer Elektrofachkraft ausführen.

Wie wird geprüft?

Die Prüfung muss dokumentiert werden. Produktkennzeichnungen (z.B. Betriebsmittel- oder Leiterkennzeichen), die bei einem Hersteller industrieller Kennzeichnungssysteme zu haben sind, müssen bei Bedarf erneuert werden.

Vorbereitung der Prüfung

Zu Beginn der Prüfung macht die Elektrofachkraft eine Bestandsaufnahme des zu prüfenden Geräts. Dazu werden frühere Prüfprotokolle, Schalt-, Installations- und Übersichtspläne herangezogen und die notwendige Ausrüstung für die Überprüfung festgelegt.

Besichtigung

Die Besichtigung stellt die optische Prüfungskomponente dar. Die Elektroinstallation wird auf ordnungsgemäße Kennzeichnung der Stromkreise, Sicherungen, Bedienungsangaben usw. ebenso geprüft wie darauf, dass die dazugehörigen Installationen, Anschlüsse, Schaltungen, FI-Schalter etc. den Normen entsprechen.

Anschließend wird geprüft, ob die dazugehörigen Sicherheitseinrichtungen zugänglich sind, der Schutz gegen direktes Berühren ausreichend ist, es sichtbare Schäden gibt und ob alle Abdeckungen vorhanden sind. Für diesen letzten Schritt ist sehr große Disziplin und Gewissenhaftigkeit vonnöten, denn dazu ist es u.U. notwendig, auch an sehr schlecht erreichbaren Stellen zu prüfen.

Bei der Sichtprüfung wird nicht nur mit den Augen geprüft, sondern auch mit den Händen. Das bedeutet, Anschlüsse werden mechanisch geprüft – etwa, indem daran gerüttelt, gezogen usw. wird. Dies soll sicherstellen, dass sich im Betrieb nichts unbemerkt gelockert hat und künftig eine Gefahr darstellen könnte.

Messung

Nach der Sichtprüfung wird das betreffende Gerät elektrisch gemessen. Dazu gehören die Messung des Schutzleiterwiderstands, die Messung des Isolationswiderstands zwischen aktiven Teilen und dem Schutzleiter sowie die Messung des Isolationswiderstands zwischen aktiven Teilen und berührbaren leitfähigen Teilen des Geräts. Es folgt die Schutzleiterstrommessung sowie die Berührungsstrommessung an den berührbaren leitfähigen Teilen des Geräts.

Erprobung

Wenn die Sichtprüfungen und die Messungen ergeben haben, dass die elektrische Anlage fehlerfrei ist, wird die Prüfung durch die Erprobung abgeschlossen. Dabei wird im Betrieb u.a. geprüft, ob:

  • die Fehlerstrom-Schutzeinrichtung nach Betätigung der Prüftaste funktioniert,
  • die Schalteinrichtungen, Verriegelungen und Not-Ausschalter einwandfrei arbeiten,
  • etwaige Anzeigen bzw. Meldeeinrichtungen funktionieren.

Danach gilt ein Gerät bzw. eine Anlage als erfolgreich elektrotechnisch durchgeprüft.

Dokumentieren

Der nun folgende finale Schritt ist notwendig, um für die Zukunft den jetzigen sicheren Ist-Zustand der Anlage zu dokumentieren. In den vorgeschriebenen Prüfprotokollen werden sämtliche Ergebnisse der Prüfung eingetragen und etwaige Mängel festgehalten. Sobald diese behoben wurden, kann das Gerät mit einer Elektro-Prüfplakette gut sichtbar versehen werden. Diese bestätigt die sichere Verwendung des Geräts und zeigt den Termin für die nächste Prüfung an.
