Vielfachmessgeräte als Spannungsprüfer?

  • (Kommentare: 0)
  • Prüfen
4,8/5 Sterne (12 Stimmen)
Sicheres Feststellen der Spannungsfreiheit

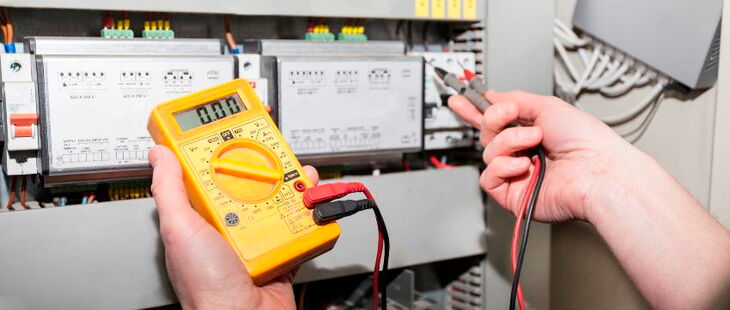

Sicheres Feststellen der Spannungsfreiheit. (Bildquelle: KatarzynaBialasiewicz/iStock/Getty Images)

Zum Feststellen der Spannungsfreiheit bei Niederspannungsanlagen werden stets zweipolige Spannungsprüfer verwendet. Von Vielfachmessgeräten ist abzuraten.

Selbst wenn die eingesetzten Multimeter ähnlich wie Spannungsprüfer zweipolig ausgeführt sind und vorab geprüft werden, ist das Vorgehen riskant und kann tödlich enden.

In früheren Vorschriften und Normen wurden ortsveränderliche Vielfachmessgeräte auch zum Feststellen der Spannungsfreiheit toleriert. In den letzten Jahrzehnten hat es allerdings eine Anzahl schwerer und tödlicher Unfälle bei dieser Handhabung gegeben, da entweder im Vielfachmessgerät, aus welchen Gründen auch immer, Überschläge auftraten oder auch die Messgeräte mit eingeschaltetem Strommessbereich versehentlich als Spannungsprüfer verwendet wurden.

Vielfachmessgeräte nicht als Spannungsprüfer verwenden

Es hängt dann nur von der vorgeschalteten Sicherung bzw. der Leistung der energietechnischen Anlage ab, welchen Umfang der durch den entstehenden Lichtbogen verursachte Körper- oder Sachschaden erreicht.

Anforderungen an Spannungsprüfer nach DIN VDE 0105-100

In der Norm DIN VDE 0105-100 heißt es beim Thema Spannungsfreiheit feststellen u.a.:

6.2.4 Spannungsfreiheit feststellen

Vor dem Feststellen der Spannungsfreiheit ist sicherzustellen, dass der ausgewählte Spannungsprüfer für die zu erwartende Betriebsspannung, Frequenz und Umgebungsbedingungen geeignet ist. Bei Spannungsprüfer für Hochspannung ist darauf zu achten, dass diese wiederkehrend geprüft wurden. Bei der Verwendung eines Kontaktspannungsprüfers sind blanke Teile zu kontaktieren.

Vor jeder Arbeit muss die Spannungsfreiheit festgestellt werden. Hierzu verwendete Spannungsprüfer und Spannungsprüfsysteme müssen den jeweiligen Normen DIN EN 61243-1 (VDE 0682-411), DIN EN 61243-2(VDE 0682-412), DIN EN 61243-3 (VDE 0682-401) und DIN EN 61243-5 (VDE 0682-415) entsprechen.

6.2.4.1.101

Die Spannungsfreiheit darf nur durch eine Elektrofachkraft oder durch eine elektrotechnisch unterwiesene Person festgestellt werden.

Das Feststellen der Spannungsfreiheit erfordert die Kenntnis der einschlägigen Bestimmungen sowie Kenntnisse über den Aufbau der Anlage und setzt sicherheitsgerechtes Verhalten voraus. Darum darf es nicht durch Laien ausgeführt werden. Selbst Elektrofachkräfte oder elektrotechnisch unterwiesene Personen müssen in diesen Arbeiten in dem jeweiligen Spannungsbereich geübt sein.

6.2.4.1.102

Wenn nach 6.2.5.3.102 geerdet und kurzgeschlossen wird, ist zuvor die Spannungsfreiheit zusätzlich an allen Ausschaltstellen allpolig festzustellen.

Hierbei geht es insbesondere um Freileitungen mit Nennspannungen über 1 kV bis 30 kV, bei denen an der Arbeitsstelle und nur an einer Ausschaltstelle geerdet und kurzgeschlossen wird.

Feststellen der Spannungsfreiheit gilt als Arbeiten unter Spannung

Die Verwendung von Vielfachmessgeräten hat an energiereichen Anlagenteilen zu hohem Unfallgeschehen geführt. Deshalb sind sie nicht zugelassen. Sonstige ortsveränderliche Messgeräte sind zum Feststellen der Spannungsfreiheit geeignet, wenn sie auch den Bestimmungen für Spannungsprüfer entsprechen.

In elektrischen Anlagen mit Nennspannungen bis 1.000 V werden zur Feststellung der Spannungsfreiheit Spannungsprüfer nach DIN VDE 0680, in Anlagen mit Nennspannungen über 1 kV solche nach DIN VDE 0681 verwendet.

Bei Vielfachmessgeräten ist Irrtum bei der Messbereichsauswahl nicht zu verhindern

Jeder Praktiker wird bestätigen, dass im Eifer der Arbeit, noch dazu unter Zeitdruck, immer wieder einmal ein Vielfachmessgerät mit falschem Messbereich verwendet wird. Wenn dann nur das Gerät beschädigt oder vollständig unbrauchbar geworden ist, kann dies zwar zu Ärger führen, aber die Situation sieht ganz anders aus, wenn ein Mitarbeiter durch die Wirkung des Störlichtbogens verletzt oder gar getötet wird.

Daher der gute Rat:

  • Zum Feststellen der Spannungsfreiheit nur normgerechte Spannungsprüfer mit Eignung für den jeweiligen Spannungsbereich verwenden.
  • Wenn ortsveränderliche Messgeräte verwendet werden, dann nur solche, die ausschließlich für den jeweiligen Spannungsbereich geeignet und nicht umschaltbar sind. Hierzu sollte vom Hersteller eine ausdrückliche Bestätigung vorliegen.
  • Dies bedeutet, dass Vielfachmessgeräte („Multimeter“) für diese Verwendung grundsätzlich ausscheiden. Im Übrigen sind Spannungsprüfer im Regelfall wesentlich robuster und preiswerter als Vielfachmessgeräte oder auch andere ortsveränderliche Messgeräte.

Autor: Dipl.-Ing. H.H. Egyptien

Beitrag von 2008, zuletzt aktualisiert am 19.03.2020
