Verlegung von NYM- und NYY-Leitungen mit Kleinspannungs-Steuerungs- und Signalkabeln

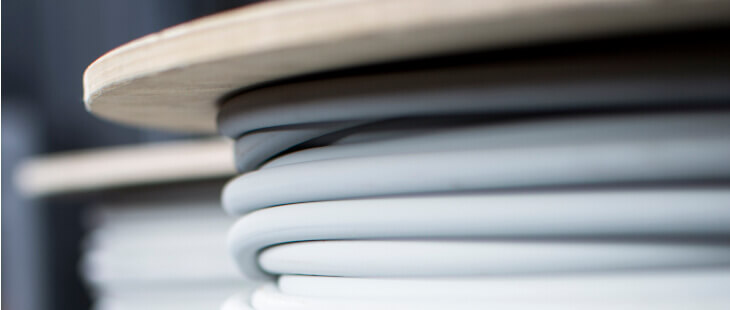

Wie dürfen NYM- und NYY-Leitungen verlegt werden? (Bildquelle: don222000/iStock/GettyImagesPlus)

Frage aus der Praxis

Wir erleben vor Ort immer wieder hitzige Diskussionen rund ums Thema „Kabel- und Leitungsverlegung“.

Konkret ging es in letzter Zeit öfter darum, ob – gemäß aktueller Normenlage – die parallele Verlegung von NYM-Leitungen oder NYY-Leitungen zusammen mit Kleinspannungs-Steuerungs- und Signalkabeln (Spannungsebene 12 oder 24 VDC, meist als JY(St)Y- oder Ölflex-Leitung, als Koaxialkabel oder als Buskabel und Ethernet-Datenkabel ausgeführt, in ein und derselben Kabelrinne (im Industriebau) oder in ein und demselben Kunststoff-Kabelkanal (im klassischen Wohngebäudebau) vorgenommen werden darf.

Darf einfach alles zusammen verlegt werden, wenn jedes Kabel mit der höchstmöglich auftretenden Spannung (hier: 230 V bzw. 400 V) beaufschlagt werden könnte oder ist der Kabelmantel bzw. die Kabelisolierung entscheidend für eine parallele Leitungsführung? Reicht vielleicht eine Teilung der Rinne/des Kanals mittels Trennsteg dafür aus, dass parallel geführt werden kann oder sind die unterschiedlichen Spannungsebenen grundsätzlich in verschiedenen Führungssystemen zu verlegen?

Wir würden uns freuen, wenn Sie zu diesem Thema bei Gelegenheit einen klärenden Fachartikel zur Kabelverlegung veröffentlichen könnten, damit das ewige Hin und Her – „darf/darf nicht“ bzw. „Wer darf mit wem zusammen?“ – einmal klar definiert ist.

Tipp der Redaktion

Elektrosicherheit in der Praxis

Das Nachschlagewerk für die Elektrofachkraft

Organisation, Durchführung und Dokumentation elektrotechnischer Prüfungen – „Elektrosicherheit in der Praxis“ unterstützt Sie bei der Umsetzung der Elektrosicherheit in Ihrem Unternehmen.

Jetzt testen!

Antwort des Experten

Die Antwort auf Ihre Fragen finden Sie wie üblich in einer Norm, und zwar der aktuellen DIN VDE 0100-520:2023-06 „Auswahl und Errichtung elektrischer Betriebsmittel – Kabel- und Leitungsanlagen“.

Der hier einschlägige Abschnitt 521.5 trägt den Titel „Wechselstromkreise – Elektromagnetische Beeinflussung (Vermeidung von Wirbelströmen)“. Unter 521.5.1 wird festgehalten, dass Leiter und einadrige Kabel oder Leitungen in Wechselstromkreisen, die in Umhüllungen aus ferromagnetischen Werkstoffen verlegt werden, so angeordnet werden müssen, dass sich alle Leiter eines Stromkreises einschließlich des Schutzleiters in derselben Umhüllung befinden. Kabel und Leitungen müssen an der Einführungsstelle in einer Umhüllung aus ferromagnetischem Werkstoff derart angeordnet werden, dass die Leiter nur gemeinsam von eisenhaltigem magnetischem Metall umschlossen werden. In Unterabschnitt 521.5.2 wird festgehalten, dass einadrige Kabel und Leitungen mit Armierung aus Stahldraht oder einer ferromagnetischen Ummantelung grundsätzlich nicht in Wechselstromkreisen eingesetzt werden dürfen. Hier findet sich auch in einer nur für Deutschland geltenden Anmerkung, dass der Stahldraht oder die ferromagnetische Ummantelung eines einadrigen Kabels/einer einadrigen Leitung als Umhüllung aus ferromagnetischem Material angesehen wird. Im Fall von einadrigen armierten Kabeln/einadrigen armierten Leitungen wird deshalb der Einsatz einer Armierung aus Aluminium empfohlen.

Downloadtipps der Redaktion

E-Book: Wissenswertes für die Elektrofachkraft – Antworten auf häufig gestellte Fragen

Hier gelangen Sie zum Download.

Arbeitsanweisung: Kabelanlagen

Hier gelangen Sie zum Download.

Formular: Bestellung zur Elektrofachkraft

Hier gelangen Sie zum Download.

Beachten Sie auch den Unterabschnitt 521.6 „Elektroinstallationsrohrsysteme, geschlossene Elektroinstallationskanalsysteme, zu öffnende Elektroinstallationskanalsysteme, Kabeltragsystem" der Norm. In einer ebenfalls nur für Deutschland geltenden Anmerkung wird dort angeführt, dass ein Kabeltragsystem aus Kabelträgern und Systembauteilen besteht. Bauformen von Kabelträgern sind Kabelrinnen (ungelocht, gelocht) bzw. Gitterrinnen und Kabelleiter. Grundsätzlich wird hier festgehalten, dass mehrere Stromkreise in einem Elektroinstallationsrohrsystem oder in einem abgetrennten Bereich einer geschlossenen bzw. zu öffnenden Elektroinstallationskanalsystem unter der Bedingung zulässig sind, dass alle Leiter für die höchste vorkommende Nennspannung isoliert sind.

  • Autor:

    Lic. jur./Wiss. Dok. Ernst Schneider

    Inhaber eines Fachredaktionsbüros

    Ernst Schneider

    Ernst Schneider ist Mitglied in der Sektorgruppe Elektrotechnik (ANP-SGE) und in der Themengruppe Produktkonformität (ANP-TGP) des Ausschusses Normenpraxis im DIN e.V.

    Er veröffentlichte bereits eine Vielzahl von Büchern, Fachzeitschriften und elektronischen Informationsdiensten. Seit 2004 ist er außerdem Unternehmensberater für technologieorientierte Unternehmen.
