Der Schukostecker in anderen Ländern

  • (Kommentare: 0)
  • Sicher arbeiten
4,7/5 Sterne (6 Stimmen)

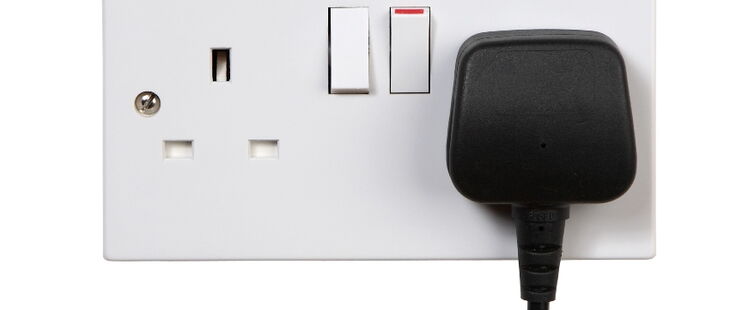

Beispiel eines britischen Steckers
Beispiel eines britischen Steckers (Bildquelle: Innershadows/iStock/Getty Images)

Der Schukostecker ist ein System von Steckern und Steckdosen, das in der Welt verbreitet ist. International ist dieses System auch als Steckertyp F oder CEE 7/4 bekannt.

In Russland ist das GOST-7396-System verbreitet. Es ähnelt dem deutschen Schukosystem, verwendet aber Kontaktstifte mit einer Dicke von nur 4 mm, was in der Praxis zur Folge hat, dass gerade gut sitzende deutsche Stecker in Russland nicht genutzt werden können: Viele Steckdosen können 4,8 mm nicht aufnehmen, da sie nur für 4 mm ausgelegt sind. In Russland wird der Schukostecker oft fälschlicherweise Eurostecker genannt und der Eurostecker mit flacher Stecker bezeichnet, der dem dort verbreiteten gewöhnlichen Stecker ähnlich sieht.

Tipp der Redaktion

Elektrosicherheit in der Praxis

Mehr Beiträge zu diesem und vielen weiteren Themen finden Sie in dem Produkt „Elektrosicherheit in der Praxis”.

Jetzt unverbindlich testen!

Das britische BS-1363-System

Das britische und in entsprechend beeinflussten Ländern verbreitete System BS 1363 wurde im Jahr 1965 festgelegt. Bis dahin war BS 546 (Typ D) der Standard, von dem Versionen für 2 A, 5 A, 10 A und mehr Ampere vorhanden waren – die aktuell noch in verbesserter Version, z.B. in Südafrika, eingesetzt werden.

Die für deutsche Überlegungen ungewöhnlichste Eigenschaft an BS 1363 ist die Ringverkabelung, denn ein Ring kann mit 16 A, 20 A oder gar 32 A abgesichert sein, um ein bis zwei elektrische Heizkörper zu je 3.000 W und eine Reihe kleinerer Verbraucher versorgen zu können. Da eine Stromstärke von 32 A unhandliche Zuleitungen zur Folge gehabt hätte, man aber dennoch in einem Raum und aus einem vorgesicherten Stromkreis 32 A entnehmen wollte, sind diese Zuleitungen als Ring ausgelegt – entsprechend sind Sicherungen entweder in Steckdosen oder Steckern integriert.

Die BS-1363-Stecker sind mit Sicherungen von 3 A, 5 A oder 13 A ausgerüstet. Bei BS 1363 handelt es sich um das theoretisch sicherste Stecksystem für Haushalt, das es zu nennenswerter Verbreitung gebracht hat. Einige Merkmale machen es jedoch wieder unsicher, da z.B. mit etwas Gewalt der Schukostecker und auch der Eurostecker eingeführt werden können, wenn man die Kindersicherung, die die Kontaktlöcher versperrt, austrickst. Solche Tricks sind sehr gefährlich, weil die Schutzleiterverbindung zum Schukostecker fehlt und bei beiden Steckern eine Überhitzungsgefahr durch schlechte Kontaktierung und Absicherung mit bis zu 32 A besteht.

Das Kabel verlässt den Stecker immer nach unten. Dadurch wird es schwer bis unmöglich, den recht gut sitzenden Stecker mit dem Kabel herauszuziehen, wie es beim Stolpern oder einem Notfall nötig sein kann – dies ist gerade bei Geräten mit Schukostecker immer wieder der Ersatz für eine sonst anzubringende Not-Aus-Schaltung (handgeführte Elektrowerkzeuge).

Einige Hersteller haben Varianten von BS 1363 erfunden. Diese finden ihre Anwendung dort, wo das Einstecken von Standardsteckern entweder nicht gewollt oder nicht empfohlen wird. Beispiele sind Steckdosen in öffentlichen Gebäuden, die zum Putzen nötig sind, bei denen man aber nicht will, dass andere Leute ihre Geräte anschließen. Am verbreitetsten ist eine Variante von MK Electric mit einem T-förmigen Schutzkontakt. Sollten Ihnen solche Systeme vorgeführt werden, denken Sie bitte daran, dass man die Schwächen eines Systems gut mit einem Prüffinger vorführen, oder sich von deren Unbedenklichkeit selbst überzeugen kann. Diese Prüfsonden sind z.B. auch für IP-Schutzarten-Überprüfungen hilfreich.

Beitrag aus dem Jahr 2014; aktualisiert im März 2021.
